HASTE PASSANTE ROSCA UNIFICADA GROSSA - UNC - 285/2 - CANAL HELICOIDAL (SFT) AMATOOLS
DESCRITIVO
DIN 2183 - Macho Máquina em Aço Rápido

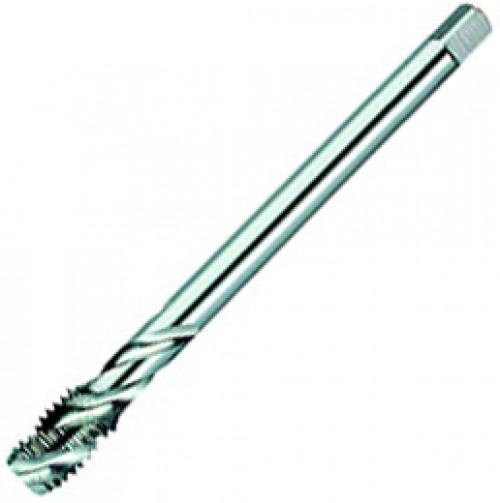

Haste Passante Rosca Unificada Grossa - UNC - 285/2 - Canal Helicoidal (SFT)
Código BG Bitola Compr. Compr. Ø Quadrado Ø
Total (mm) Rosca (mm) haste mm broca
mm mm
094.650261 A1/8 56 7,5 2,2 2,1 2,6
094.650263 B5/32 63 9,5 2,8 2,1 3,5
094.650264 C3/16 70 16 3,5 2,7 3,8
094.650266 D1/4 80 15 4,5 3,4 5,1
094.650267 E5/16 90 17 6 4,9 6,5
094.650268 F3/8 100 19 7 5,5 7,9
